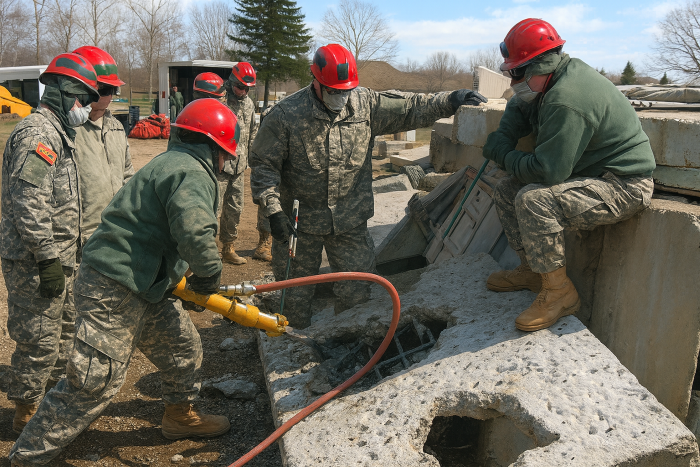

ブリーチングとは、床・壁等の鉄筋コンクリートを破壊する手法のことです。

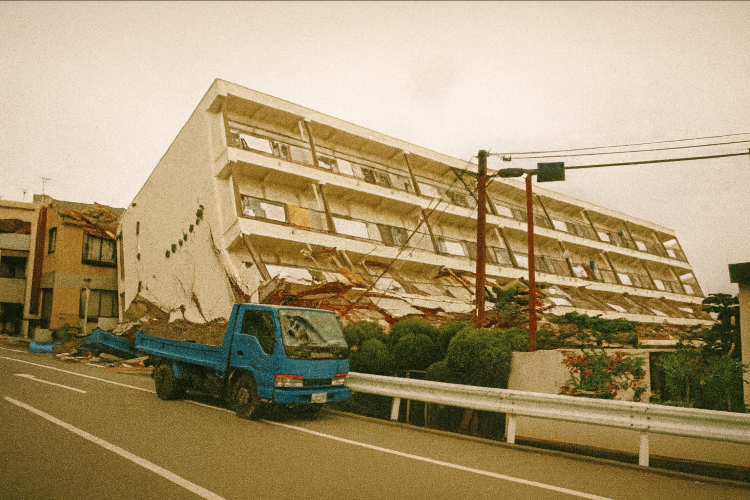

大規模自然災害などにより建物が倒壊し開口部が失われた状態において、コンクリートを破壊しなければ進入や救出ができない場合などに用いられる手法になります。
![](https://syoubou.club/wp-content/uploads/2021/12/natsubate_boy2-1-コピー.png)
![ソース画像を表示](https://konagayoshi.jp/wp-content/uploads/2020/02/cross_section.jpg)
ダーティーブリーチング
開口部設定予定場所付近に要救助者がいない場合に、迅速に鉄筋コンクリート等を破壊し、開口部を設定する手法
クリーンブリーチング
開口部設定予定場所付近に要救助者がいる場合に、要救助者に切断片が落下しないよう配慮する等、要救助者がいる空間をクリーンな状態に保ったまま鉄筋コンクリート等を破壊し開口部を設定する手法
準備
個人装備品(PPE)の着装 ※耳栓 マスクは確実に着装
退路の確保
送排風機等により換気できるようにする
内部確認
ドリルを使用しサーチングホールを設定する
![](https://syoubou.club/wp-content/uploads/2021/12/image-4.jpeg)
内部状況及び要救助者が開口部設置付近にいないことを確認する
ガス検知器で環境測定し、メジャーを使用して壁厚・床厚の測定を行う

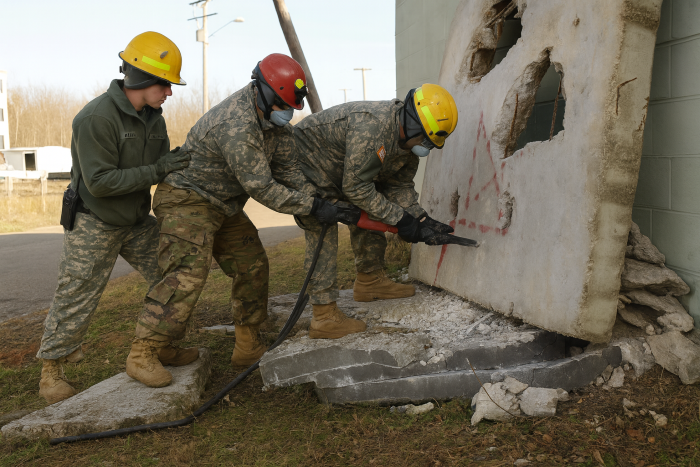

マーキング
サーチングホールを中心に1辺約90cmの三角形をチョークやペンで書く
![](https://syoubou.club/wp-content/uploads/2021/12/cartoon-illustration-of-a-construction-worker-drilling-on-a-wall-JBH84R-980x1024.jpg)
マーキングに沿ってエンジンカッターで切り込みを入れる
ダーティーブリーチング1
![](https://syoubou.club/wp-content/uploads/2021/12/cartoon-illustration-of-a-construction-worker-drilling-on-a-wall-JBH84R-コピー-980x1024.jpg)
上のようなマーキングを書き、エンジンカッターで切り込みを入れる
![](https://syoubou.club/wp-content/uploads/2021/12/cartoon-illustration-of-a-construction-worker-drilling-on-a-wall-JBH84R-コピー-コピー-980x1024.jpg)
![](https://syoubou.club/wp-content/uploads/2021/12/image-3.jpeg)
水色部分をドリルで鉄筋が見えるまで斫る
![](https://syoubou.club/wp-content/uploads/2021/12/cartoon-illustration-of-a-construction-worker-drilling-on-a-wall-JBH84R-コピー-コピー-コピー-1-980x1024.jpg)
鉄筋を避けて、ドリルでコンクリートの強度を下げるために穴を開ける
![](https://syoubou.club/wp-content/uploads/2021/12/cartoon-illustration-of-a-construction-worker-drilling-on-a-wall-JBH84R-コピー-コピー-2-1024x950.jpg)
鉄ハンマーを使用してコンクリートを叩き割り、鉄筋だけの状態にする
エンジンカッター等を使用して鉄筋をカットする
カットした鉄筋を鉄ハンマーで曲げた後、テープ等で養生
![](https://syoubou.club/wp-content/uploads/2023/08/OIP-11.jpg)
ダーティーブリーチング2
![](https://syoubou.club/wp-content/uploads/2022/01/cartoon-illustration-of-a-construction-worker-drilling-on-a-wall-JBH84R-コピー-2-980x1024.jpg)
上のようなマーキングを書き、エンジンカッターで切り込みを入れる
![](https://syoubou.club/wp-content/uploads/2022/01/cartoon-illustration-of-a-construction-worker-drilling-on-a-wall-JBH84R-コピー-2-コピー-980x1024.jpg)
![](https://syoubou.club/wp-content/uploads/2022/01/image.png)
水色部分をドリルで鉄筋が見えるまで斫る
![](https://syoubou.club/wp-content/uploads/2022/01/cartoon-illustration-of-a-construction-worker-drilling-on-a-wall-JBH84R-コピー-3-コピー-1024x750.jpg)
鉄筋を避けて、ドリルでコンクリートの強度を下げるために穴を開ける
![](https://syoubou.club/wp-content/uploads/2022/01/cartoon-illustration-of-a-construction-worker-drilling-on-a-wall-JBH84R-コピー-4-コピー-980x1024.jpg)
鉄ハンマーを使用してコンクリートを叩き割り、鉄筋だけの状態にする
エンジンカッター等を使用して鉄筋をカットする
カットした鉄筋を鉄ハンマーで曲げた後、テープ等で養生
クリーンブリーチング
![](https://syoubou.club/wp-content/uploads/2022/01/cartoon-illustration-of-a-construction-worker-drilling-on-a-wall-JBH84R-コピー-3-1-1024x748.jpg)
上のようなマーキングを内側10cmの位置に書き、エンジンカッターで切り込みを入れる
![](https://syoubou.club/wp-content/uploads/2022/01/cartoon-illustration-of-a-construction-worker-drilling-on-a-wall-JBH84R-コピー-5-コピー-1024x748.jpg)
水色部分をドリルで鉄筋が見えるまで斫る
![](https://syoubou.club/wp-content/uploads/2022/01/cartoon-illustration-of-a-construction-worker-drilling-on-a-wall-JBH84R-コピー-6-コピー-1024x656.jpg)

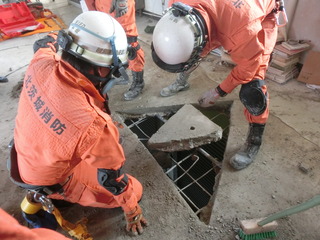

床面でのブリーチング場合はコンクリートの落下防止が必要となる
棒等にロープを付け、サーチングホールの鉄筋に括り付ける
再度斫り作業やドリルで穴をあける作業を実施し、溝内を鉄筋だけの状態にする
![](https://syoubou.club/wp-content/uploads/2022/01/image-1.png)
クリッパー等を使用して鉄筋をカットする
カットした鉄筋を鉄ハンマーで曲げた後、テープ等で養生
これらは、一つの手技ですのであくまでも参考にしてください。
